Micro:bit und Calliope mit dem Serial Monitor verbinden

Schwierigkeit: *

p /p pZubehör:/p pVerbindungsprogramm Open Roberta Connector/p

p /p pMit dem Serial Monitor kann ein Programm Daten in ein Fenster, dem Monitor, übertragen. Dazu ist der Micro:bit oder der Calliope mini mit einem USB-Kabel mit dem Computer zu verbinden und das Verbindungsprogramm Open Roberta Connector zu starten./p p /p pEs ist lediglich die Übertragungsrate, Baudrate genannt, von 115200 einzustellen. /p

p /p

pAndreas Kiener, Privarte Pädagogische Hochschule der Diözese Linz/p

Serial Monitor für Micro:bit und Calliope mini

pFür die Entwicklung von Programmen ist es oft notwendig sich über die tatsächlichen und aktuellen Sensorwerte des Microkontrollers im klaren zu sein. Mit dem Serial Monitor des Verbindungsprogramms Open Roberta Connector lassen sie sich in Echtzeit am Computer anzeigen./p

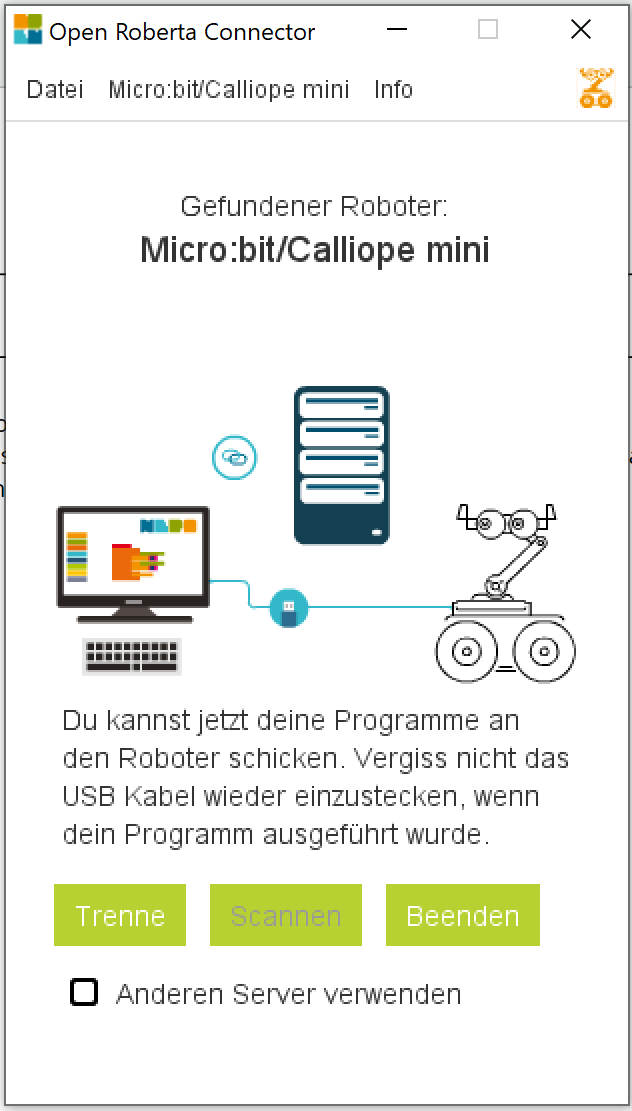

ul liDen Micro:bit oder den Calliope mini über USB mit dem Computer verbinden./li /ul p /p ul liDas Verbindungsprogramm Open Roberta Connector starten und warten bis der Micro:bitCalliope mini erkannt wird.<li>/ul p /p p /p

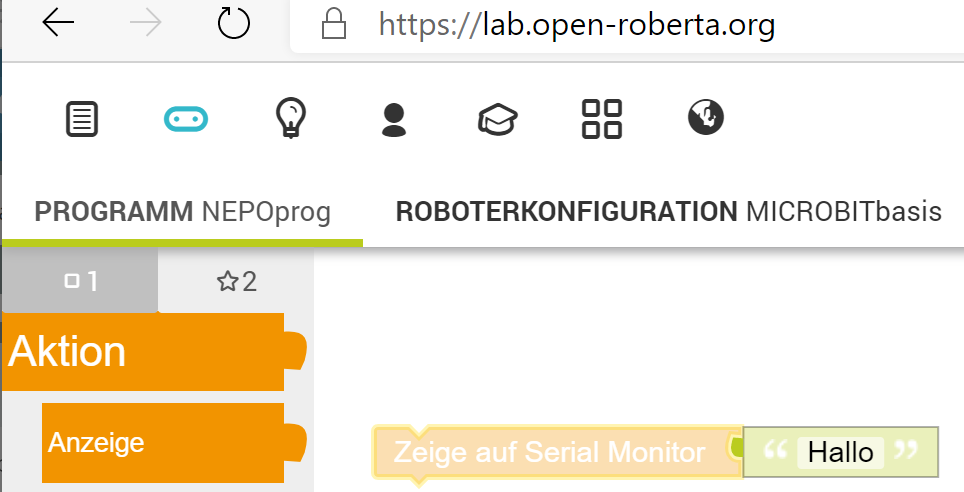

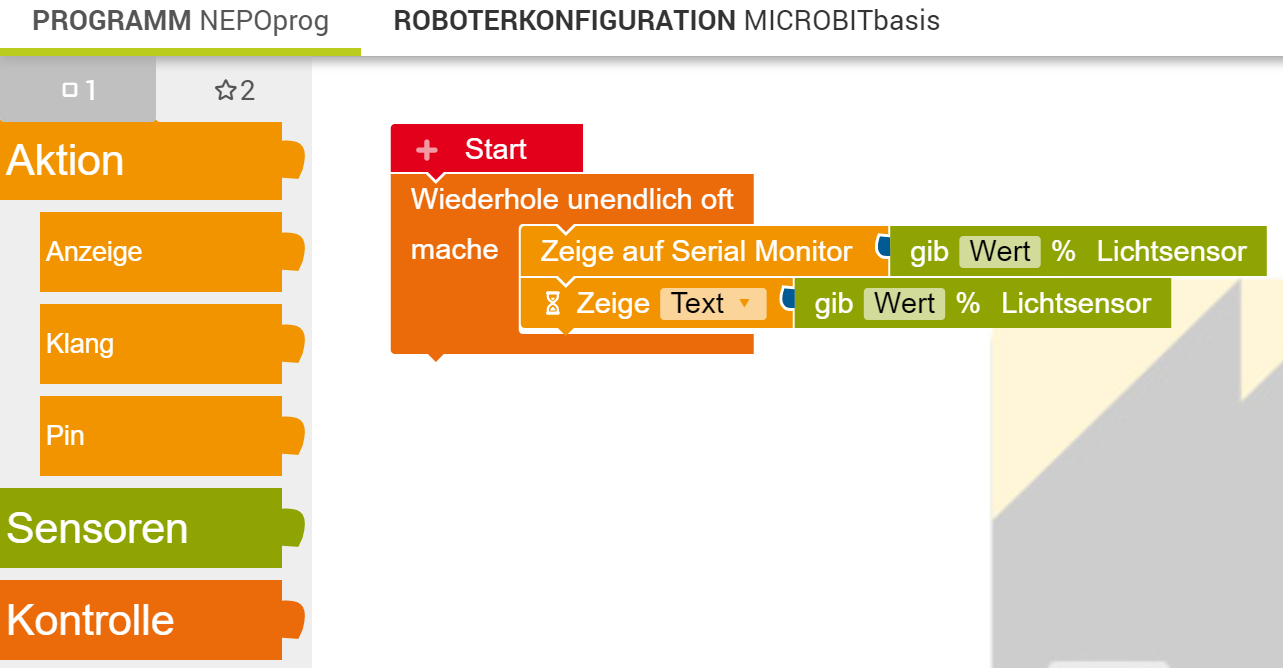

ul liIn OpenRoberta das Sytem Micro:bit bzw. Calliope mini einstellen und strongLevel 2 -> Aktion -> Anzeige -> Zeige auf serial Monitor/strong auswählen./li /ul p /p ul liProgramm erstellen in dem unendlich oft der Wert des Lichtsensors am serial Monitor und auch am 5x5 LCD-Block ausgegeben wird./li /ul

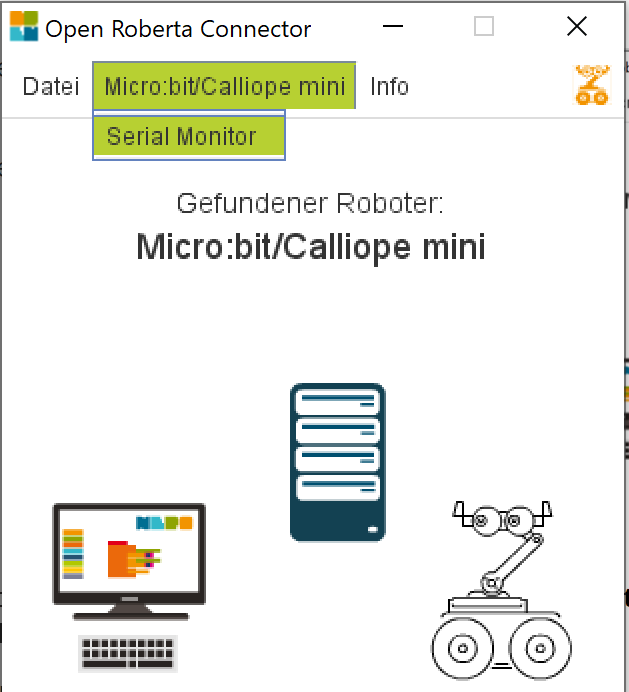

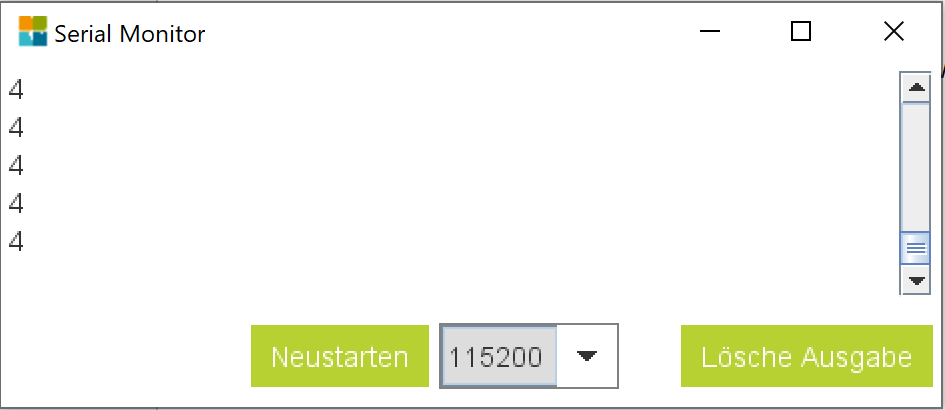

ul liDas Programm auf den Micro:bitCalliope laden.<li>/ul p /p ul liIm Verbindungsprogramm den Menüpunkt strongSerial Monito/strongr auswählen./li /ul p /p ul liDie Baudrate für den Micro:bit und dem Calliope mini auf strong115200/strong einstellen/li /ul
