Erste Schrit­te - der Ro­bo­ter fährt!

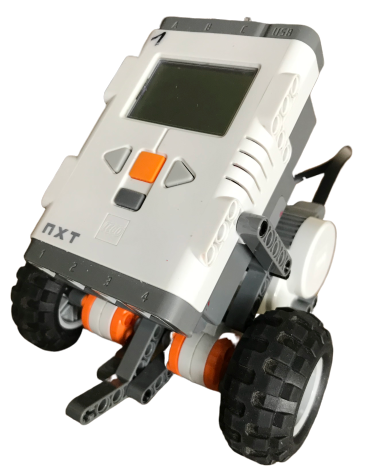

LEGO NXT Ba­sis­mo­dell

Du fin­dest dei­nen Ro­bo­ter als Basis-​Fahrmodell vor. So soll­te der Ro­bo­ter aus­se­hen, wenn er nach der Bau­an­lei­tung des LEGO-​Sets 9797 ge­baut wurde. Die Bau­an­lei­tung fin­dest du in dei­nem Bau­kas­ten oder aber hier: https://www.lego.com/cdn/product-assets/product.bi.core.pdf/4556207.pdf.



Der fer­ti­ge Ro­bo­ter ist auf Seite 21/22 zu sehen. Falls dein Ro­bo­ter nicht sta­bil ist oder nicht gut fährt, kon­trol­lie­re, ob er rich­tig zu­sam­men­ge­baut ist. Die Mo­to­ren müs­sen an den An­schlüs­sen B und C an­ge­schlos­sen sein.

Schal­te den Ro­bo­ter ein und teste die Funk­ti­on NXT Pro­gram

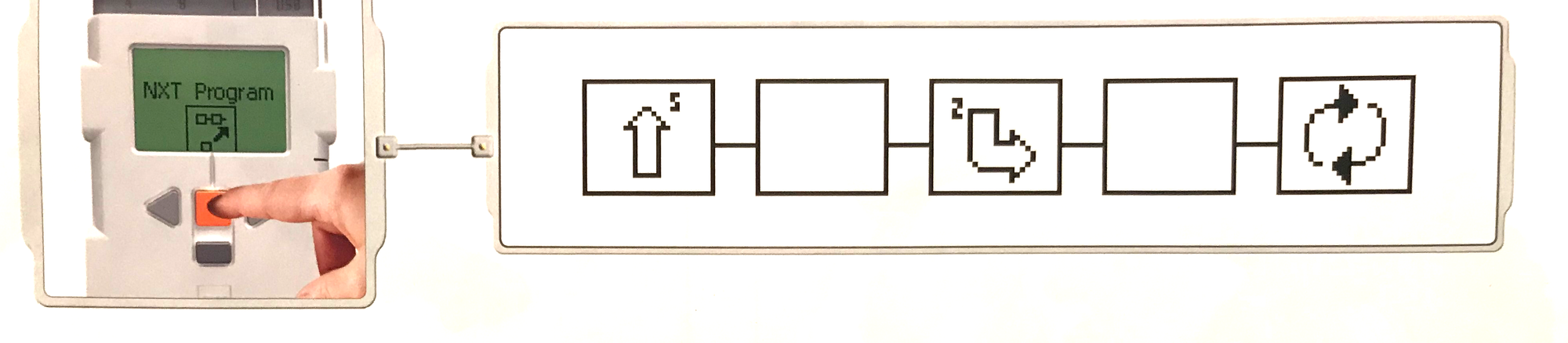

  • Gib die Pro­gramm­sym­bo­le wie unten ein und schau was pas­siert. No­tie­re hier:

    _______________________________________________________________________________








  • Er­stel­le ein Pro­gramm, bei dem der Ro­bo­ter mög­lichst genau 2 m weit vor­wärts fährt. Ver­wen­de hier­zu die Ei­er­uhr, um die Dauer der Fahrt zu be­stim­men.
    Wie lange muss der Ro­bo­ter vor­wärts fah­ren, um 2 m weit zu kom­men? _______s

  • Lasse den Ro­bo­ter den Ro­bo­ter eine 360 Grad-​Drehung ma­chen. Ver­wen­de auch hier­für die Zeit­steu­e­rung. Wie lang fährt er eine Kurve, bis er ein­mal kom­plett im Kreis ge­fah­ren ist? ________s

  • Gehe in das Menü View. Hier kannst du unter motor de­grees sehen, wie viele Um­dre­hun­gen das Rad macht. Wähle dazu zu­erst einen Port an, an dem ein Motor an­ge­schlos­sen ist. Lege ein Li­ne­al auf den Tisch. Schie­be den Ro­bo­ter, bis der Motor eine 360 -Grad Dre­hung ge­macht hat. Wie weit ist er ge­kom­men? __________ cm. Diese Stre­cke ent­spricht dem a) Durch­mes­ser oder b) Um­fang oder c) Ra­di­us des Rades? Strei­che die fal­sche(n) Ant­wort(en) durch.
