Klassenarbeit Nr. 1 - Technik Klasse 9 - Elektronik/ Elektrotechnik
1

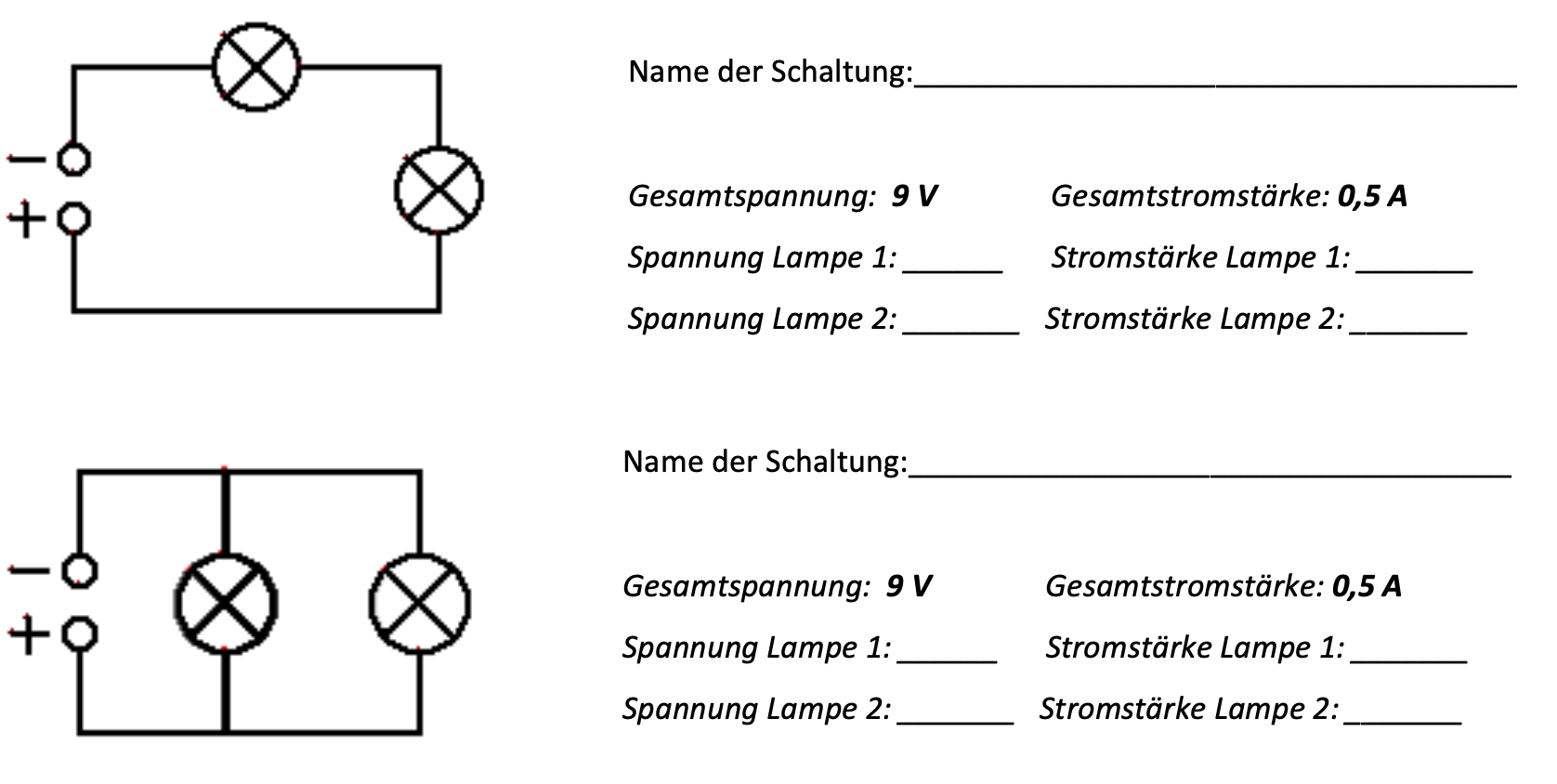

Ergänze die fehlenden Werte:
6 / 6
2
2½ / 2½
Name:
3

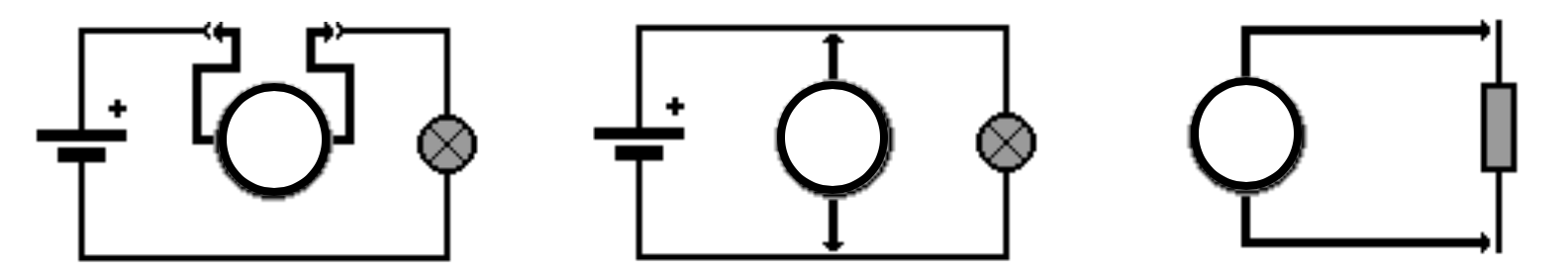

Was wird hier gemessen? Trage die richtige Einheit in das Messgerät ein.
1½ / 1½
4
3 / 3
5
3 / 3
Name:
6
3 / 3
7
3 / 3
8
4 / 4
Name:
9
4 / 4
Name:
10

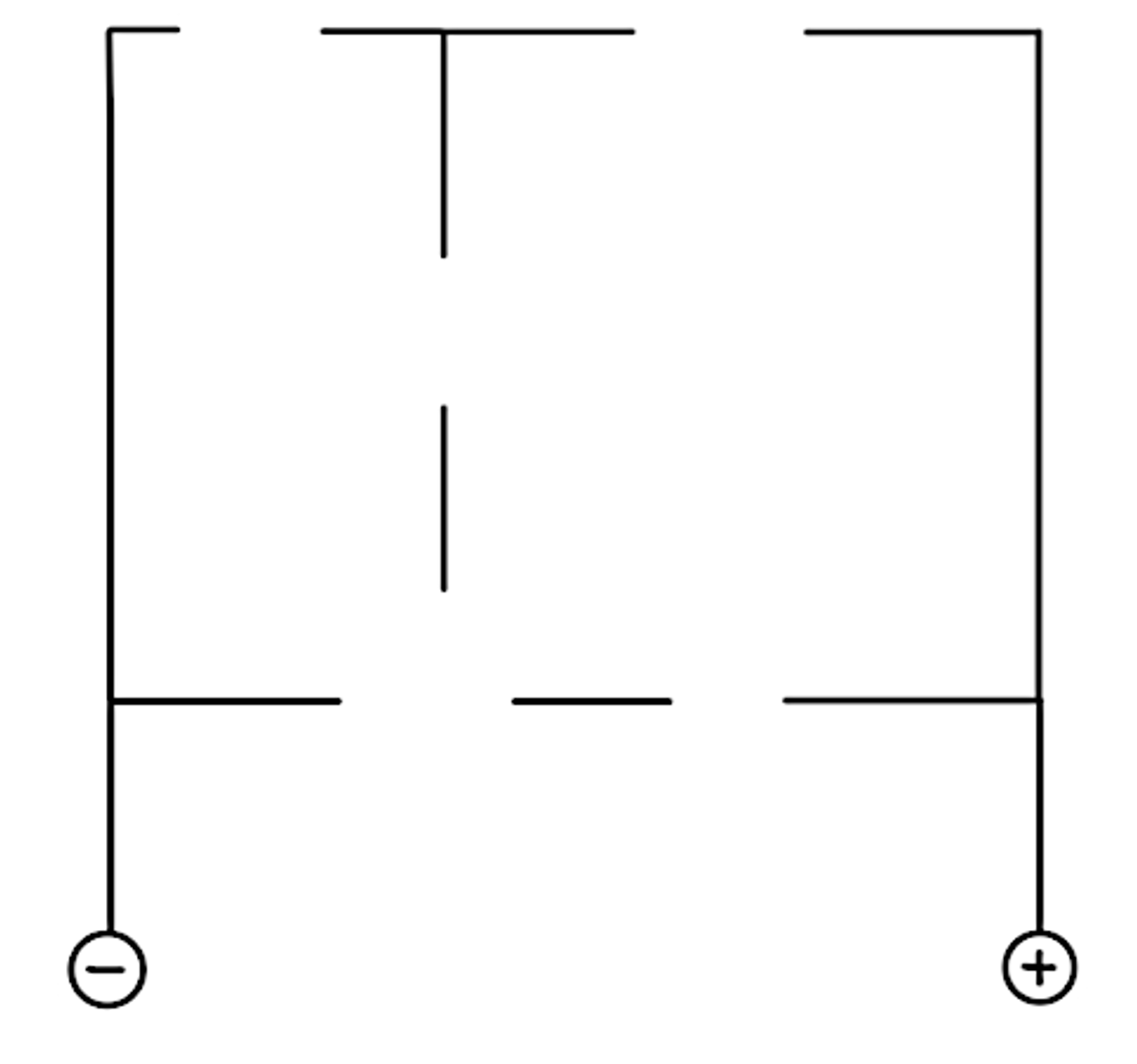

Ergänze die Schaltzeichen im Schaltplan so, dass eine Dunkelschaltung ansteht.
2½ / 2½
Dunkelschaltung
11
Vervollständige den Lückentext zur Dunkelschaltung:
2½ / 2½
Wenn die Lampe leuchtet ist der geschlossen.
Dies passiert nur dann, wenn der im Steuerstromkreis beleuchtet ist.
Der Strom geht dann den Weg des geringsten Widerstands. An der des Transistors wird die von 0,6 V erreicht.
/ 35
Note
Unterschrift
