Name:
01 Löten eines Stromkreises
19.03.2017

01 Löten eines ein­fa­chen Strom­krei­ses

1
Be­rei­te dei­nen Löt­ar­beits­platz mit allen Werk­zeu­gen und Hilfs­mit­teln vor.
  • Löt­sta­ti­on, Lot, Ab­iso­lier­zan­ge, Sei­ten­schnei­der, Spitz­zan­ge, Löt­un­ter­la­ge, Pla­ti­nen­hal­ter, Schalt­plan, (ggf. Löt­plan)
  • Heize die Löt­sta­ti­on auf 350°C vor und be­feuch­te den Schwamm.

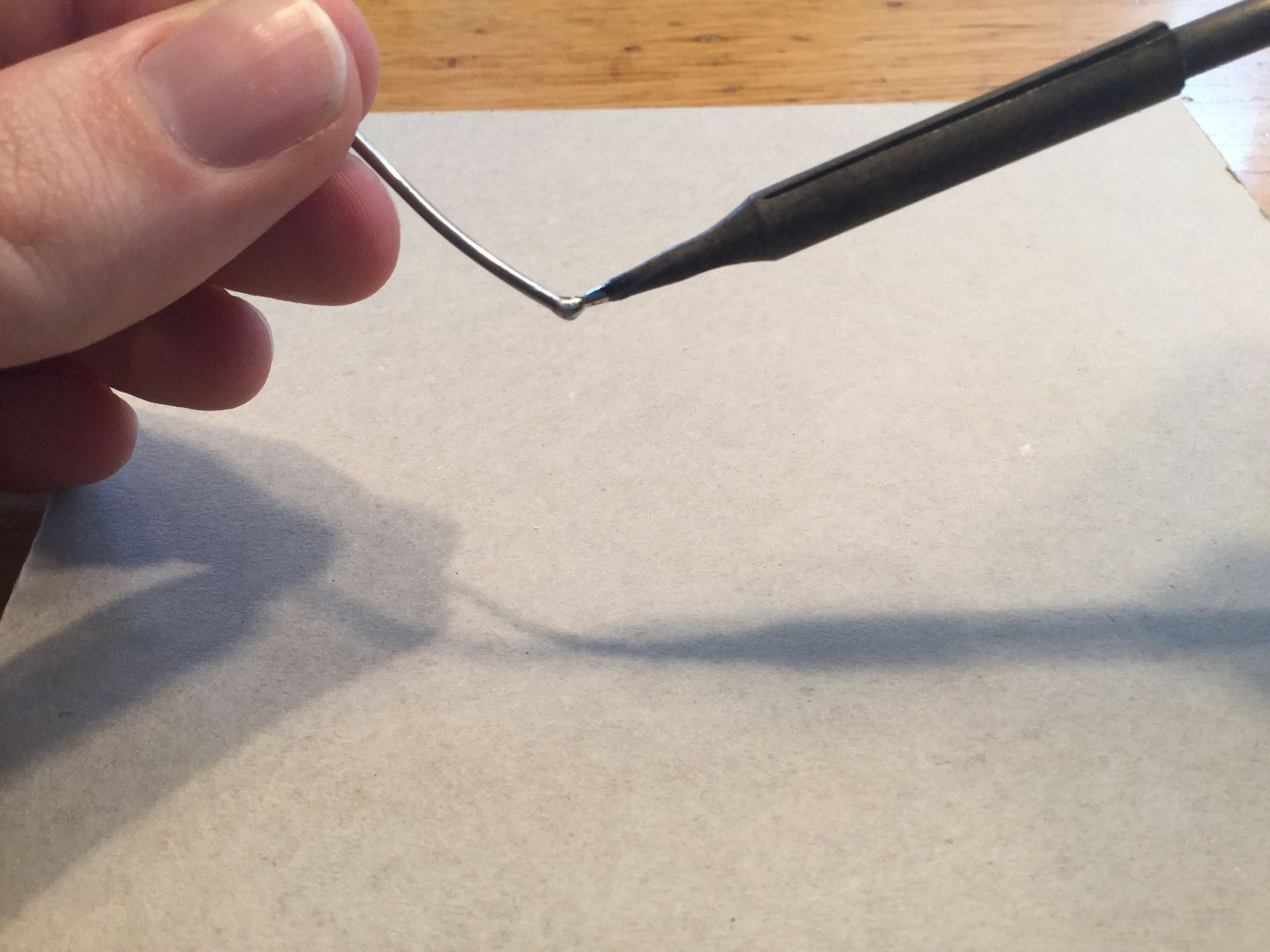

  • Ver­zin­ne die Löt­spit­ze des Löt­kol­bens, indem du etwas Löt­zinn di­rekt an ihr schmilzt. Die Spit­ze soll ca 5mm silb­rig glän­zen.
    Strei­fe über­flüs­si­ges Löt­zinn am Schwamm ab.
1
​
​
2

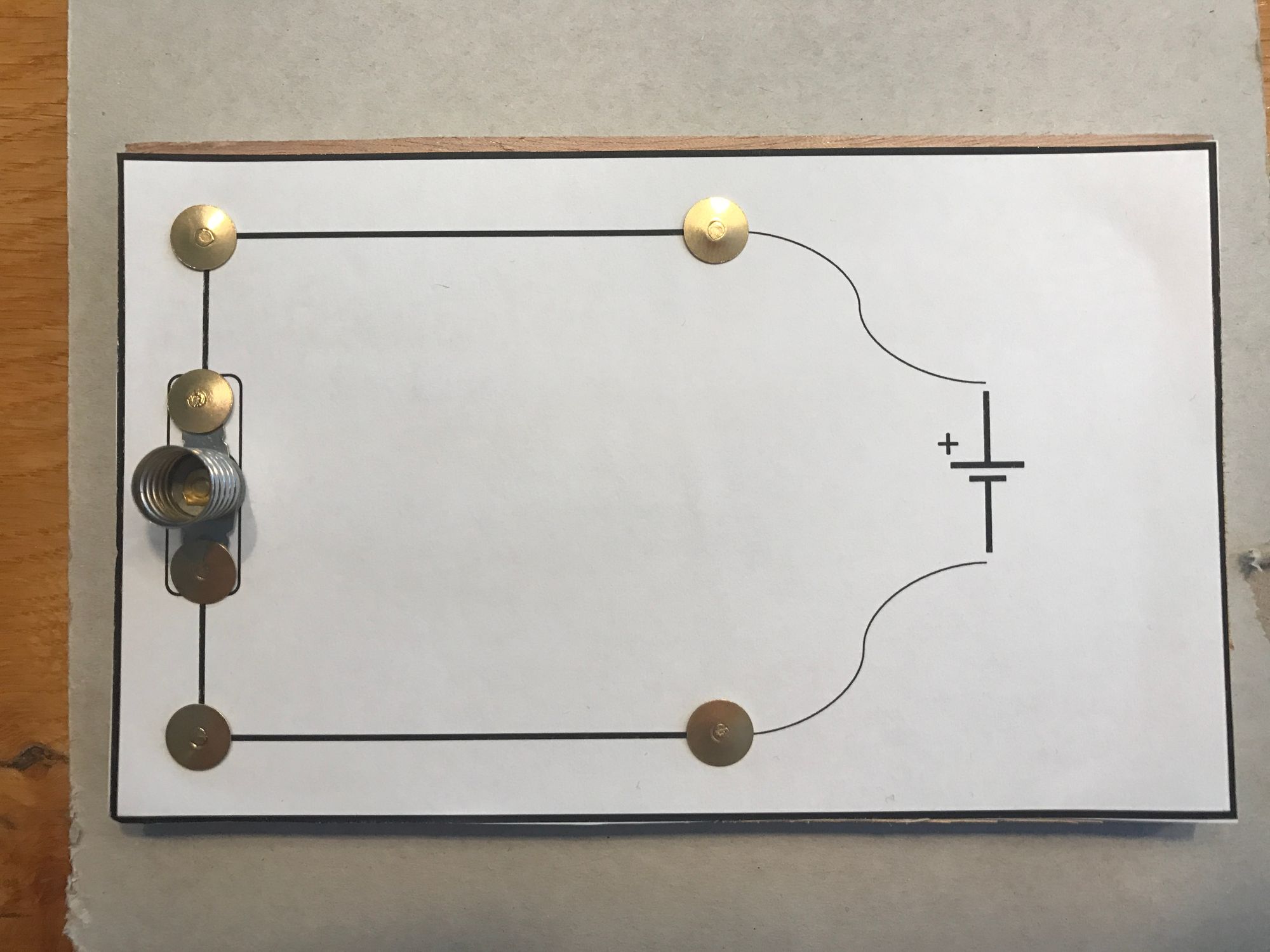

Schla­ge die Reiß­nä­gel an den rich­ti­gen Stel­len mit Hilfe eines Schlos­ser­ham­mers fest.
  • Falls not­wen­dig: Klebe den Löt­plan auf das Brett.
  • Be­fes­ti­ge die Fas­sung mit Hilfe von zwei Reiß­nä­geln.
2
​
​
3

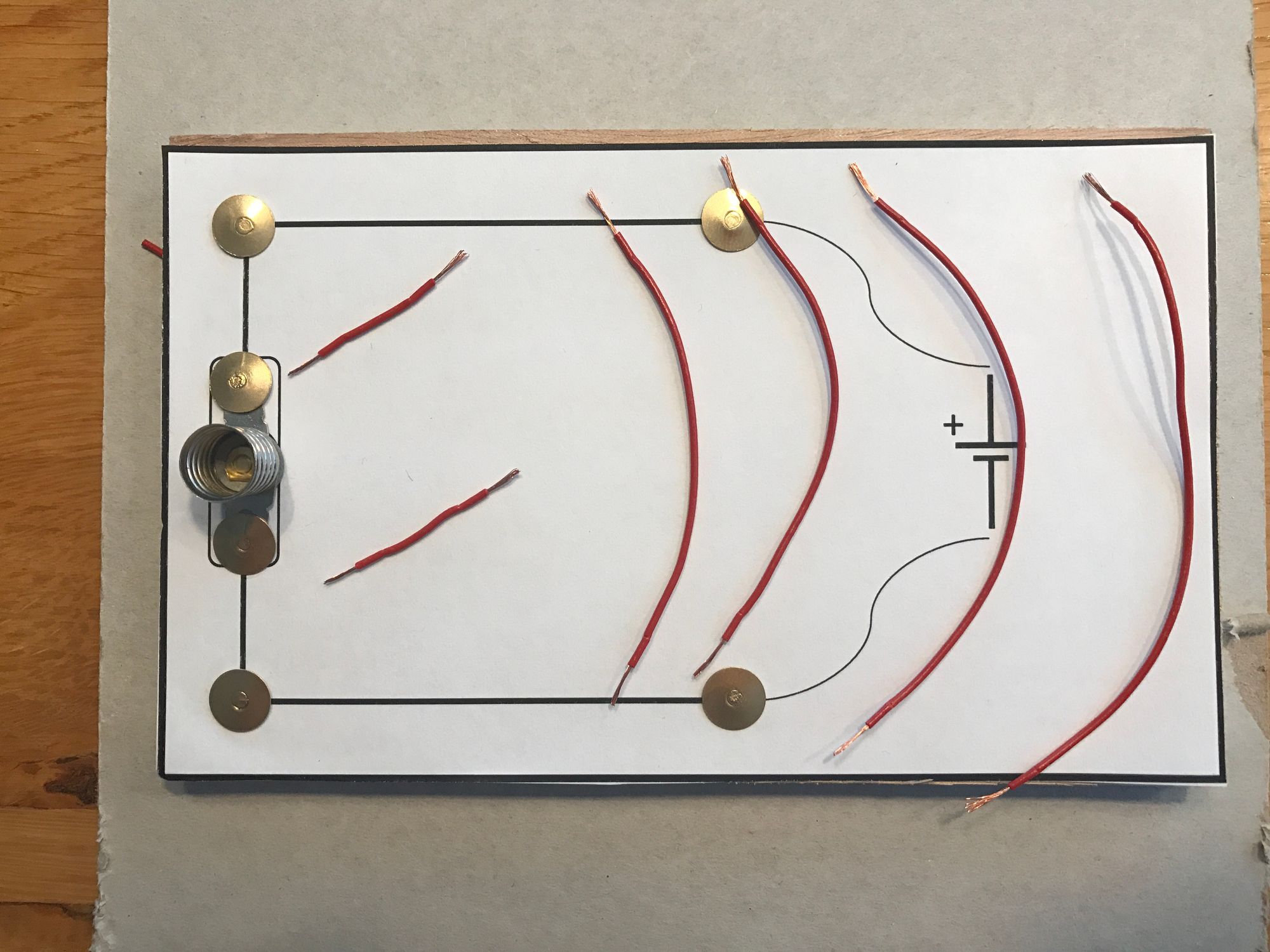

Be­rei­te die Dräh­te vor.
  • Schnei­de die Dräh­te pas­send zu.
  • Iso­lie­re sie an bei­den Enden ca. 5mm ab.
  • Ver­zin­ne die ab­iso­lier­ten Enden:
    - Mon­tie­re sie im Pla­ti­nen­hal­ter.
    - Er­hit­ze die Enden mit dem Löt­kol­ben. Ach­tung! Iso­lie­rung!
    - Gib etwas Löt­zinn dazu, bis die Äder­chen noch er­kenn­bar aber silb­rig glän­zend sind.
3
​
​
4

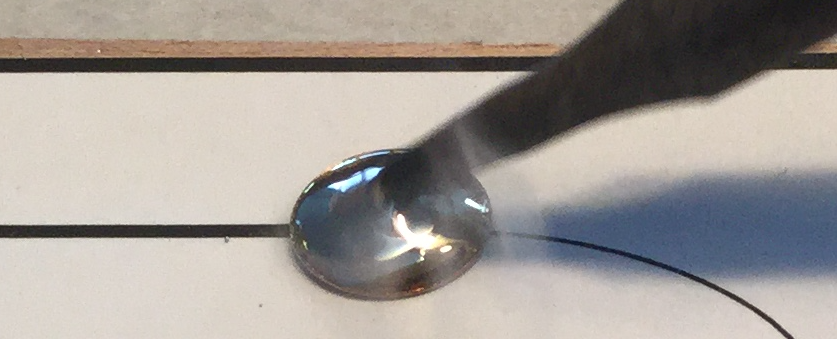

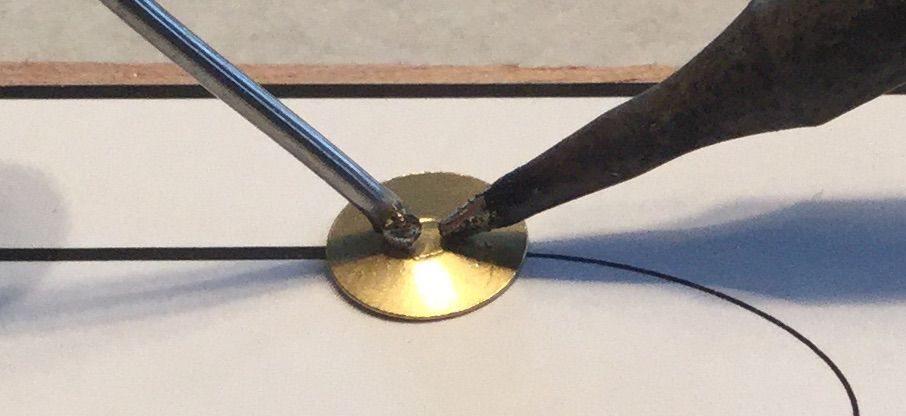

Ver­zin­ne alle Reiß­nä­gel.
Er­le­di­ge für jeden Reiß­na­gel fol­gen­de Schrit­te:
  • Er­hit­ze den Reiß­na­gel, indem du die Löt­kol­ben­spit­ze auf­legst.
  • Be­rüh­re mit dem Löt­zinn den Reiß­na­gel - NICHT den Löt­kol­ben. Die­ses schmilzt (nach ein paar Se­kun­den).
    !! Den Löt­kol­ben nicht vom Reiß­na­gel ent­fer­nen !!
  • Gib so viel Löt­zinn auf den Kopf des Reiß­na­gels, bis die­ser voll­stän­dig be­deckt ist. Ver­tei­le es mit dem Löt­kol­ben.
​
​
5

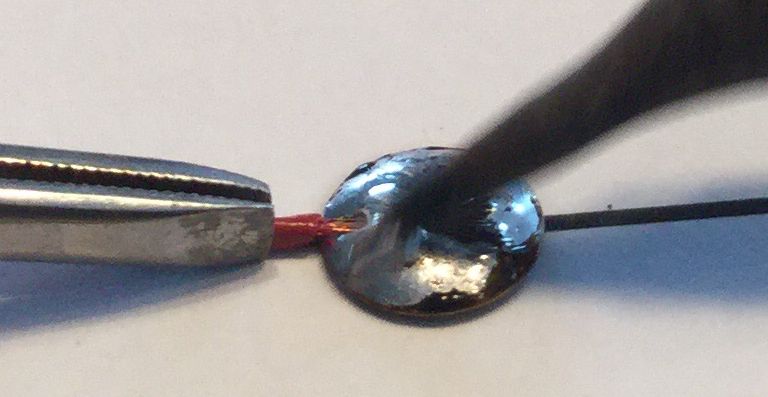

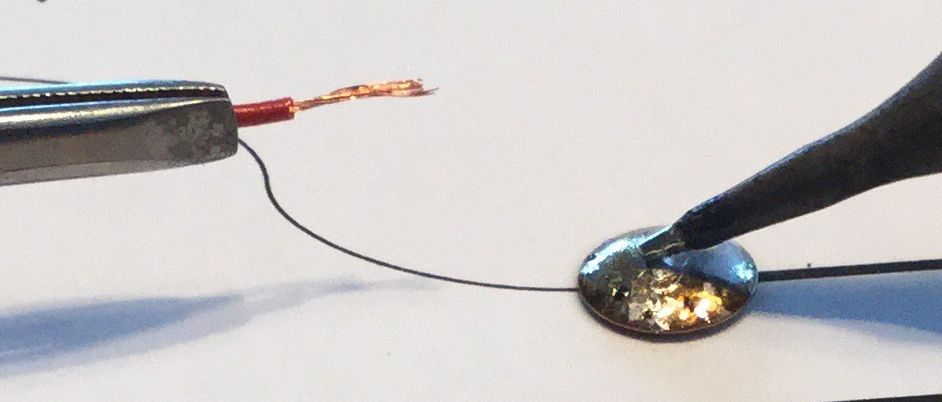

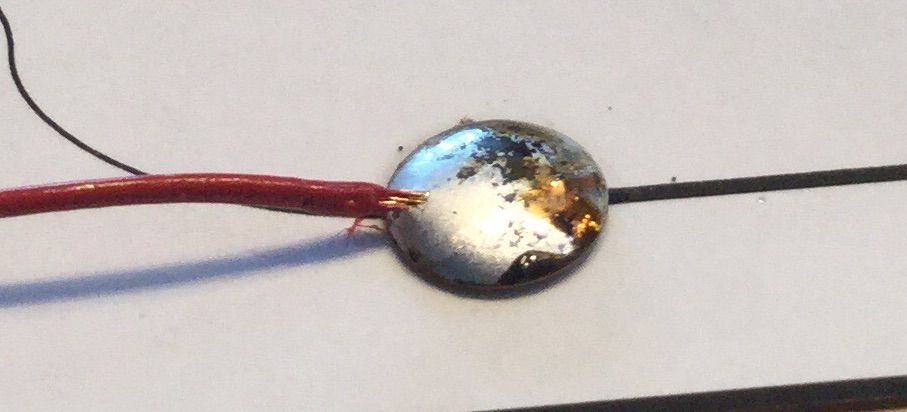

Ver­lö­te alle Dräh­te.
  • Halte den Draht be­reit. Am bes­ten hältst du ihn mit einer Flach­zan­ge oder einer Pin­zet­te.
  • Er­hit­ze mit Hilfe des Löt­kol­bens den ver­zinn­ten Reiß­na­gel, so dass das Löt­zinn wie­der flüs­sig wird.
  • Lege das ab­iso­lier­te Ende des Drah­tes nun vor­sich­tig in das flüs­si­ge Löt­zinn. Es muss voll­stän­dig vom Löt­zinn um­schlos­sen sein.
  • Ent­fer­ne den Löt­kol­ben.
    Lasse das Löt­zinn er­kal­ten.
Technik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/960ee080
Name:
01 Löten eines Stromkreises
19.03.2017
6

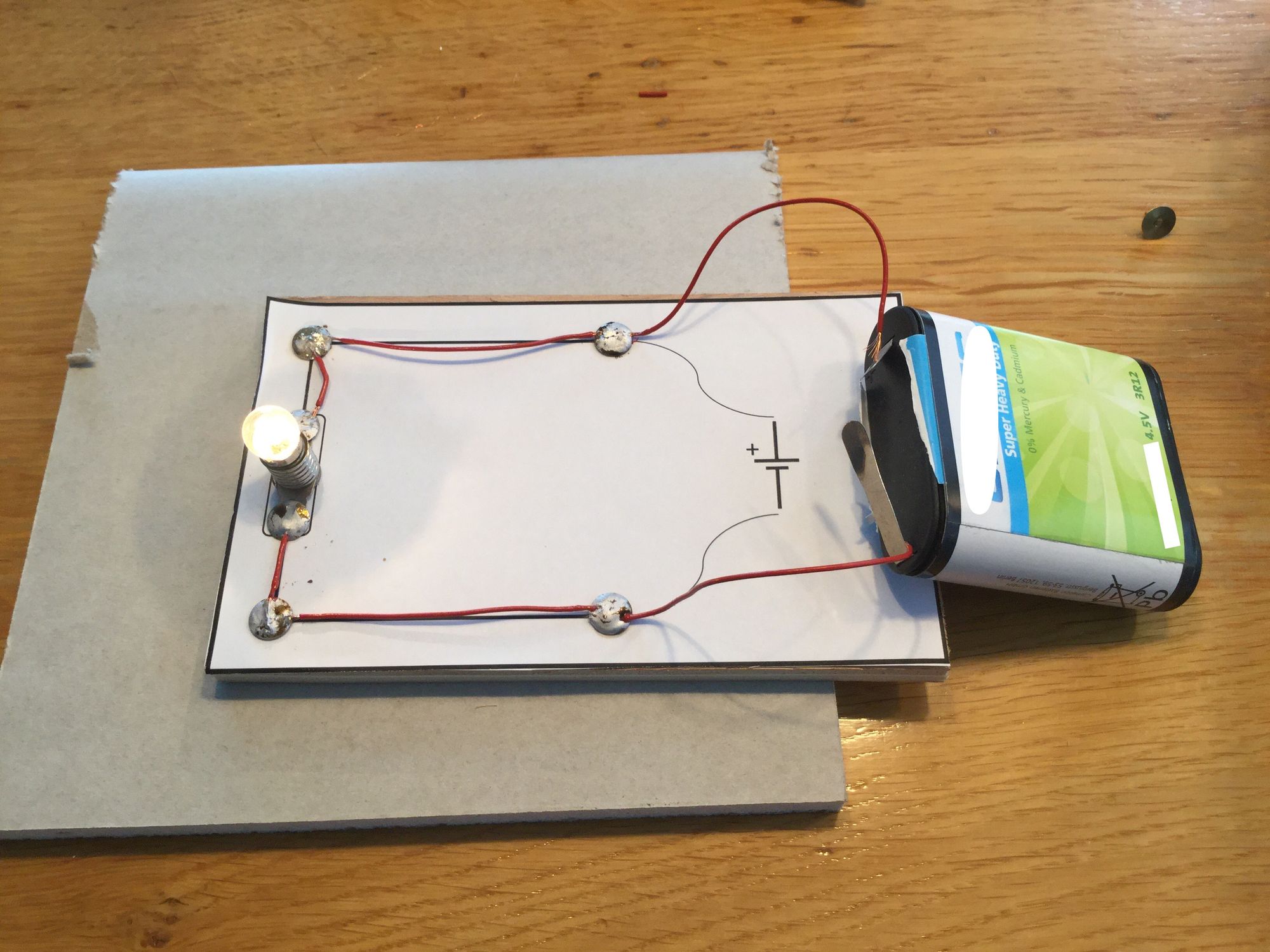

Mon­tie­re die Glüh­lam­pe und ver­bin­de eine Strom­quel­le (4,5 V), um dei­nen Strom­kreis zu tes­ten.
4
