Span­nungs­mes­sung

Ar­beits­blatt zur Me­tho­de­n­er­läu­te­rung: Fach­werk Phy­sik, Cor­nel­sen, S. 112/113 (2017)

1
Lies den Text Me­tho­de Span­nungs­mes­sung (S. 113).
Be­ant­wor­te dazu fol­gen­de Fra­gen:
  • Wir nut­zen Bat­te­rien als Span­nungs­quel­le. Wel­che Span­nungs­art lie­fern sie?
  • Auf wel­che Po­si­ti­on musst du de Dreh­schal­ter ein­stel­len?

    Tipp: Über­prü­fe, wie viel Span­nung/Volt un­se­re Bat­te­rien lie­fern!
​
​
2
Be­schaf­fe fol­gen­des Ma­te­ri­al:
  • ein Mul­ti­me­ter (+2 Kabel)
  • eine Flach­bat­te­rie,
  • vier Ver­bin­dungs­ka­bel mit Kro­ko­dil­klem­men,
  • zwei Lam­pen­fas­sung
  • zwei Lam­pen.
​
​
3
Erste Mes­sun­gen:
  • Stel­le einen ein­fa­chen Strom­kreis wie im Bild rechts her.
  • No­tie­re die Span­nun­gen, die du zwi­schen den ein­zel­nen Punk­ten misst.
    Runde auf eine Nach­kom­ma­stel­le.

A-B

B-C

C-D

A-D





Technik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/8267a860
Name:
Spannungsmessung
20.04.2017
4
Mes­sun­gen in Rei­hen­schal­tun­gen:

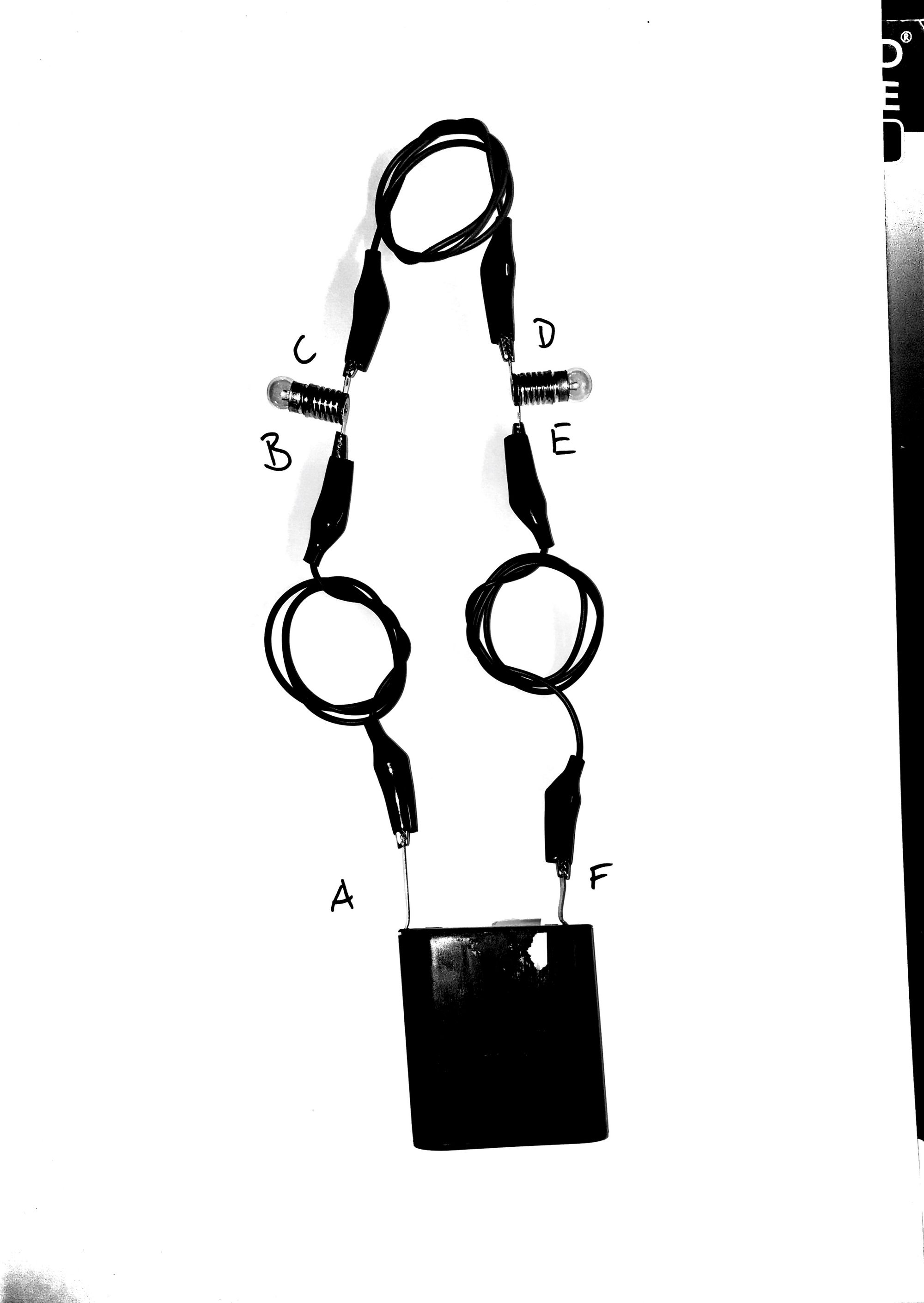

  • Stel­le eine Rei­hen­schal­tung wie im Bild rechts her.
  • No­tie­re die Span­nun­gen, die du zwi­schen den ein­zel­nen Punk­ten misst.
    Runde auf eine Nach­kom­ma­stel­le.

U1: A-B

U2: B-C

U3: C-D

U4: D-E

U5: E-F

U(ges): A-F



Be­trach­te die Werte. Was fällt dir auf?
Span­nung in Rei­hen­schal­tun­gen
Technik
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://www.tutory.de/entdecken/dokument/8267a860
Name:
Spannungsmessung
20.04.2017
5
Mes­sun­gen in Par­al­lel­schal­tun­gen:

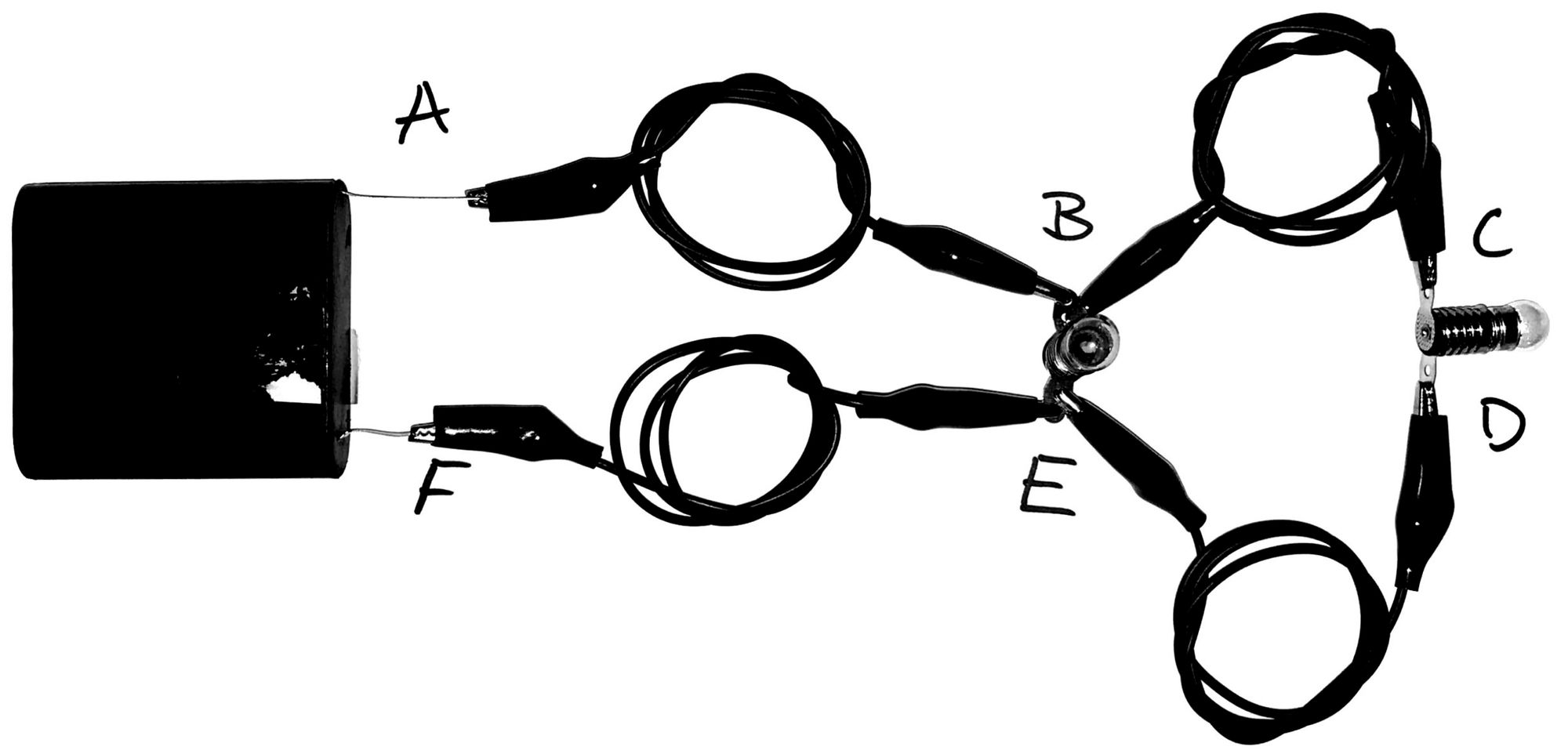

  • Stel­le eine Par­al­lel­schal­tung wie im Bild unten her.
